Termostatický ventil TSV5 65°C - pro kotle Atmos
- Kompletní specifikace
- Komentáře 0
- Ke stažení
- Termostatický ventil TSV5 65°C - pro kotle AtmosSkladem2 409 Kč/ ks1 991 Kč bez DPH

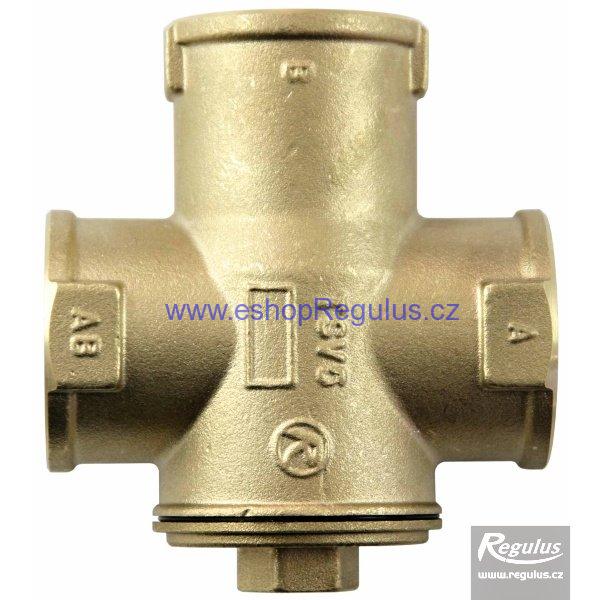

Termostatický ventil TSV5 65°C
Termostatický směšovací ventil řady pro kotle na tuhá paliva směšuje chladnou vodu, která se vrací z otopného systému či akumulační nádrže, s horkou vodou z výstupu kotle a udržuje tak vratnou vodu do kotle, a tím i jeho teplosměnné plochy na teplotě, při které nedochází ke kondenzaci vodních par. Vyvážení ventilu TSV5 se provádí ručně pomocí vyvažovacího ventilu v by-passovém potrubí.
| Označení | TSV5 DN32 65°C |
|---|---|
| Připojení | 5/4" |
| Teplota | 65 °C |
| Jednotky | ks |
| Balení | žádný |
| Rozměry balení | 10 x 12 x 6 cm |
| Hmotnost | 0,87 kg |
| Typ hromadného balení | žádný |
| Počet jednotek v hromadném balení | 1 |
Ventil TSV reguluje průtok vstupem A a v krajní poloze jej těsně uzavírá. Vstup B je vždy otevřen bez omezení. Nemá automatické uzavírání by passu, proto není teplota zpátečky ventilem limitována a její teplota může narůstat od jmenovité teploty výše bez omezení (viz graf) dle nastavení manuálního vyvažovacího ventilu v by-passu ventilu. Vyšší teplota je příznivější pro provoz kotle Atmos, může však docházet i k přehřívání kotle. Pro správnou funkci ventilu TSV je důležité správné nastavení vyvažovacího ventilu.
Graf růstu teploty vody na vstupu do kotle:
